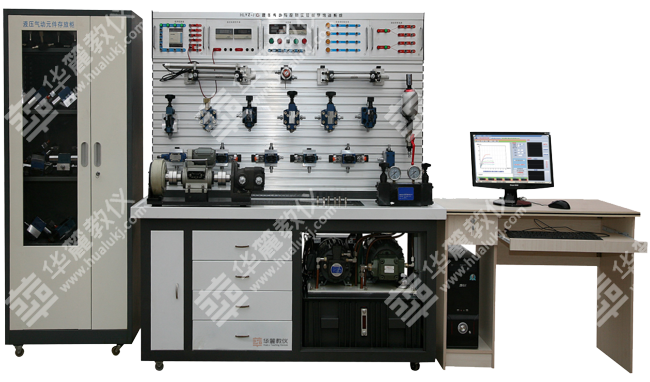

該實驗臺是基于網絡化虛擬儀器技術的CAT液壓傳動實驗設備，又是具有音頻、視頻功能的多媒體網絡教育系統。是高等院校開設液壓傳動與控制技術驗證性實驗、綜合性實驗和設計性實驗的智能型\模塊化培訓系統。
實驗項目內容：
1．液壓系統創意設計性實驗
2．壓力形成實驗
3．系列工業液壓元件工作原理認識實驗
4．液壓缸特性實驗
5．液壓馬達性能測試
6．液壓泵靜態/動態特性實驗
7．溢流閥靜態/動態特性實驗
8．流量閥特性實驗
9．液壓系統節流調速特性實驗
10．流體力學實驗（液阻特性實驗）
11．PLC電氣控制實驗及軟件學習
12．8大類28大項90余種典型回路實驗和性能特性測試項目:
◎壓力控制回路 ◎速度控制回路 ◎方向控制回路
◎多缸控制回路 ◎液壓馬達回路 ◎流體力學實驗項目
◎液壓元件特性實驗 ◎液壓回路性能實驗
主要技術特點 ：
1. 實驗臺架用2mm冷軋鋼板制做?；A穩固，剛度大。安裝臺面采用T型槽鋁合金結構制做，C1型為單面安裝，C2型為雙面安裝。
2. 移動式液壓泵站，雙泵供油，蓄能器穩壓，油溫可控制。
3. 靜態特性測試時用高壓軟管快換接頭連接，動態特性測試用螺紋連接，滿足測試條件。
4. 標準數據采集卡，專業測控軟件組成虛擬儀器，實現分散控制、集中管理的實驗系統。
5. 可實現具有音頻、視頻功能和友好界面的多媒體網絡教學系統。
6. 軟、硬件均采用模塊式，開放式結構，用戶可根據需要選用，組合成不同實驗，并可自行擴展和二次開發。
7. 具有良好的工作可靠性和失敗安全性。
主要配置及技術參數：
HLYZ-C1單面型:
1. 變量葉片泵組 1臺
型號：2HP+VP1-12-70
功率/電壓：1.5 kW/ 380V 50Hz
流量：12L/min(0.35MPa 1800r/min)
額定壓力：7MPa
最高轉速：1390r/min
2. 定量葉片泵組 1臺
型號：3HP+FA1-08
功率/電壓：2.2kW/380V 50Hz
流量：8 ml/r
額定壓力：7MPa
最高轉速：1450r/min
3. 油液風冷循環器 1套
功率/電壓：38W/220V 50HZ
流量：20L/min
額定壓力1. 4MPa
4. 散熱式油箱容積:60L
5. 實驗臺外形:1580×570×1680mm
6. 實驗臺質量:120kg
HLYZ-C2雙面型：
1. 變量葉片泵組 2HP+VP1-12-70 1.5 kW/ 380V 50Hz 2臺
2. 定量葉片泵組 3HP+FA1-08 2.2kW/380V/50Hz 1臺
3. 油液風冷循環器 2套
4. 散熱式油箱容積:80L
5. 實驗臺外形:1580×850×1680mm
6. 實驗臺質量:170kg
